EPSON時鐘IC
1、因下列愛普生時鐘芯片的規格書、選型手冊及驅動程序內容較多，請與在線客服索取；
2、點擊藍色加粗字體的時鐘芯片型號，進入小批量購買界面，其余可能需要訂貨：
| 外部尺寸 | 型號 | ||||
|---|---|---|---|---|---|
| 串行接口 | I2C-Bus接口 | 串行接口 & I2C-Bus接口 |
高速并行接口 | 車載用 |
|

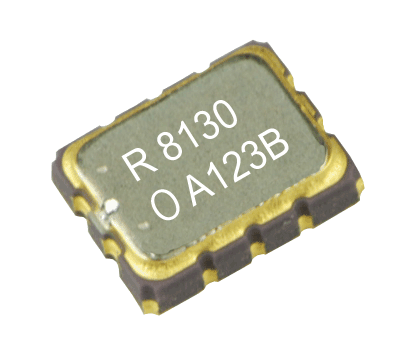

| CE：3.2×2.5×1.0t | RX8900CE RX8130CE |
RA8900CE | |||
| LC：3.6×2.8×1.2t (VSOJ-20腳) |
RX-4035LC RX-4803LC RX-4574LC RX-4575LC RX-4571LC |
RX-8564LC RX-8571LC RX-8731LC RX-8803LC RX-8035LC |
|||
| NB：6.3×5.0×1.4t (SON-22腳) |
RX-4045NB RX-4581NB RTC-4701NB RTC-4574NB RX-4571NB |
RX-8025NB RTC-8564NB RX-8571NB RX-8581NB |
|||
| SJ:7.0×6.0×2.65t (SOP-8腳) |

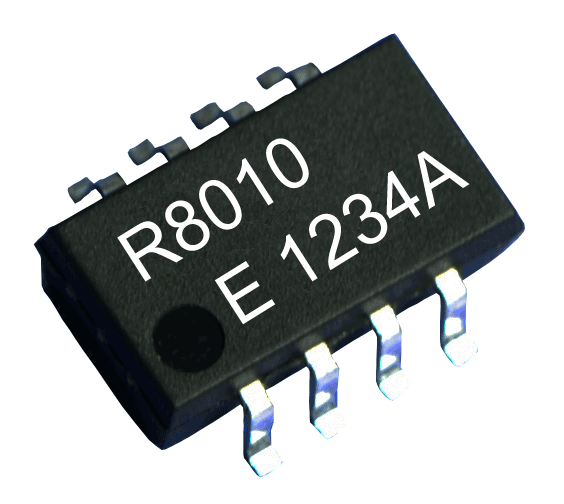

RX8010SJ | ||||
| JE：7.3×6.2×1.5t (VSOJ-20腳) |
RTC-4701JE RTC-4574JE |
RTC-8564JE RX-8581JE |
|||
| SA：10.1×7.4×3.3t (SOP-14腳) |
RX-4035SA RX-4045SA RX-4803SA RTC-4574SA RTC-4543SA RX-4571SA |
RX-8025T RX8900SA RX-8025SA RX-8035SA RX-8571SA RX-8581SA RX-8803SA |
RX6110SA | RA8900SA RA-4565SA RA4803SA RA-4574SA RA-8565SA RA-8581SA RA8803SA |
|
| SF: 10.2×7.8×2.0 (ssop-24腳) |
RTC-7301SF | ||||
| DG / 72421：23.1x6.3x4.2 (DIP-18腳) |
RTC-7301DG RTC-72421 |
||||
| 72423: 16.3x12.2x2.8 (SOP-24腳) |
RTC-72423 | ||||
- 愛普生內建數字式TCXO的實時時鐘模塊產品介紹
愛普生內建數字式TCXO的實時時鐘模塊產品介紹
愛普生的實時時鐘模塊（Real Time Clock）主要包括RX-4803LC、RX8803LC、RX-4803SA、RX-8803S是個系列，在使用數字式TCXO進行頻率補償后獲得了出色的頻率精度，并擁有高精度、高穩定和低耗電的特點。愛普生的產品不僅具有出色的頻率穩定性，還提供了LC、SA兩種外形尺寸，使其兼?zhèn)鋵崟r時鐘模塊不可或缺的功能。
特征及概要：內建32.768kHz溫度補償振蕩器（數字式TCXO）波源
頻率精度：(-40至+85°C時±3.4×10-6，-40至+85°C時±5×10-6)
1/100秒定時器控制寄存器;
溫度補償工作電壓范圍：2.2V-5.5V；
計時（保持）電壓范圍：1.6V-5.5V；
可選擇頻率的時鐘輸出（32.768kHz、1024Hz、1Hz）；
時鐘、日歷功能、報警功能、定時功能、內建EVIN輸入功能；
可通過連接端子而作為振蕩器（32.768kHz數字式TCXO）使用。
綜上所述，愛普生憑借具有低耗電優勢的音叉型石英晶體振蕩器生產技術及頻率溫度特性的補償電路技術，向市場提供高精度、低耗電的實時時鐘模塊產品。而且，我們的產品在出廠前調整頻率精度，在保證了精度的基礎上提供給顧客，所以使用時不需要調節頻率，為顧客提高設計效率和產品品質做出巨大貢獻。 - 為什么選擇愛普生實時時鐘模塊
愛普生自己開發和生產實時時鐘模塊中使用的石英晶體振蕩器和實時時鐘芯片。因此，可以穩定供給適于高精度實時時鐘模塊的石英晶體振蕩器，以及在*佳條件下驅動該振蕩器的實時時鐘芯片。而且，愛普生半導體技術的應用從首塊實用型石英電子手表起步，還被用于奧運會公式計時系統和以"Grand Seiko"為代表的精工牌高級手表的心臟部控制。這些用于控制芯片的半導體技術與杰出的低耗能、高穩定石英振蕩技術相結合，形成了高品質實時時鐘模塊的基礎。
如上所述，我們通過自己開發石英晶體振蕩器和實時時鐘芯片，實現*佳匹配，*大發揮雙方的實力，從而為顧客提供能發揮高性能的產品。這正是愛普生實時時鐘模塊的優勢和特點，更是您選擇EPSON的理由。作為愛普生在中國大陸地區的原廠直接授權代理商，南京南山半導體有限公司將為您提供高性價比的產品和高品質的選型支持，針對性備貨，為您提供安全可靠的供貨服務。 - 如何計算晶體振蕩器的品質因數Q值
如何計算晶體振蕩器的品質因數Q值呢？我們舉例說明。石英晶體具有以下值：Rs =6.4Ω，Cs = 0.09972pF和Ls = 2.546mH。如果兩端電容為Cp，則測得的Cp為28.68pF，計算出晶體的基...
- 使用愛普生內置32.768kHz晶體的實時時鐘模
概述：EPSON內置數字溫補晶振（DTCXO）實時時鐘模塊產品線豐富，有RX8900CE、RX8804CE可以實現每月9秒誤差的高精度計時芯片，也有1.1V低電壓待機電流0.1uA的超低功耗實時時鐘模塊產品RX8111CE、RX4111CE等。除了各種工業應用，在消費電子領域如電波手表也有很好的表現。下文以電波手表舉例說明，使用愛普生內置32.768kHz晶體的實時時鐘模塊的高精度對時方法。...
- SG7050CBN 7050貼片有源晶振標準型號/頻率
SG7050CBN系列有源晶振是精工愛普生公司廣受市場好評的產品系列之一，具有80MHz ~ 170MHz的寬可選頻率范圍范圍（*基于基頻模式），可選電壓1.6V ~ 3.6V。...
- 愛普生 VG7050EFN 壓控晶振：高頻通信與工業
在 5G 通信、工業自動化、汽車電子等領域，高精度、高穩定性的頻率控制元件是保障系統性能的關鍵。愛普生（EPSON）推出的 VG7050EFN 是一款高性能的壓控晶體振蕩器（VCXO），憑借其寬頻率范圍、低相位噪聲、緊湊封裝等特性，成為上述領域的理想選擇。本文將從技術參數、應用場景、性能優勢等方面深入解析這款晶振的核心價值。...
