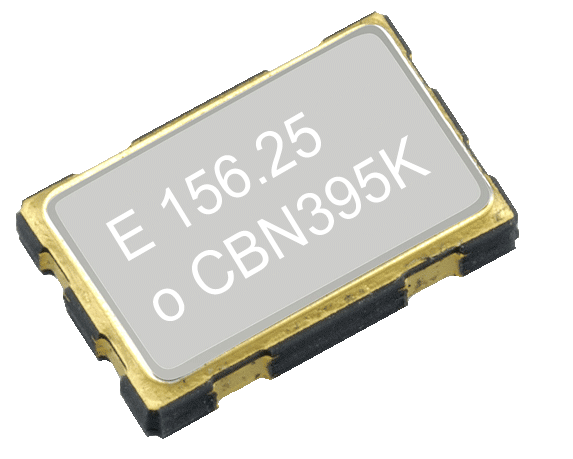

常規有源晶振SPXO

愛普生常規有源晶振主要包括CMOS輸出的32.768kHz有源晶振與通用四腳有源晶振。頻率范圍32.768khHz,0.67MHz~170MHz范圍，1.2V~5.5V電源電壓，15ppm~50ppm精度范圍，工業級晶振（-40~+85℃）或?qū)挏丶壘д瘢?40~+105℃）。如需汽車用晶振，可以點擊導航欄的“車規晶振”查看。
32.768khz有源晶振推薦使用3215規格SG-3031CM，高精度可以選擇3225尺寸的TG-3541CE XB（5ppm）。MHz級常規品推薦SG2016CAN(2016)，SG-210STF(2520)，SG3225CAN(3225)，SG7050CAN(7050)，SG5032CAN(5032)等。

熱銷型號

SG5032CAN 48MHz TJGA/X1G004451000
SG7050CAN 16.384MHz TJGA/X1G0044810023
SG-211SEE 24MHz H /X1G0036410019
SG7050CAN 24.576MHz TJGA/X1G0044810016
SG-615P 20MHz C/Q336150110772
SG7050CAN 40.000000MHz TJGA/X1G0044810015
SG-310SCN 72.895000MHz P/Q33310N700348
SG7050CAN 13MHz TJGA/X1G0044810095
SG-310SCF 13MHz L/Q33310F700429
SG-8018CG 8.05MHz TJHPA/X1G005601020000

詳細信息
選型參考

32.768kHz有源晶振

型號	外部尺寸[ mm ]	輸出	頻率范圍	電源電壓	溫偏@工作溫度[ ppm /℃]
TG-3541CE (TCXO)	3.2x2.5x1.0	CMOS	32.768kHz	1.5V~5.5V	XA: ±3.4 / -40~+85 XB: ±5.0 / -40~+85 XA / XB: ±8.0 / +85~+105
TG-3541CEA (TCXO) (AEC-Q100)	3.2x2.5x1.0			1.5V~5.5V
SG-3031CM	3.2x2.5x0.9			1.2V~5.5V	5 +/-23 / @ +25 工作溫度： -40 to +105
SG-3031CMA (AEC-Q100)	3.2x2.5x0.9			1.2V~5.5V	5 +/-23 / @ +25 工作溫度： -40 to +105

MHz晶體振蕩器

型號	外部尺寸 [ mm ]	輸出	頻率范圍 [ MHz ]	電源電壓 [ V ] Typ.	頻率公差 [ x10^-6 ]	工作溫度 [ °C ]
SG2016CBN	2.0×1.6	CMOS	75MHz ~ 170MHz (5個標準頻率)	1.8 ~ 3.3	±15 ±20	-40 ~ +105
					±25 ±30	-40 ~ +125
					±50 ±55	-40 ~ +125
SG2016CAN	2.0×1.6		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG2016CAA	2.0×1.6		1.2MHz ~ 75MHz	1.8 ~ 3.3	±50	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
					±100	-40 ~ +125
SG2520CBN	2.5×2.0		75MHz ~ 170MHz (5個標準頻率)	1.8 ~ 3.3	±15 ±20	-40 ~ +105
					±25 ±30	-40 ~ +125
					±50 ±55	-40 ~ +125

SG2520CAA	2.0×1.6		1MHz ~ 75MHz	1.8 ~ 3.3	±50	-40 ~ +105
SG2520CAA	2.0×1.6		1MHz ~ 75MHz	1.8 ~ 3.3	±100	-40 ~ +125
SG-210STF	2.5×2.0		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG3225CAN	3.2×2.5		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG5032CAN	5.0×3.2		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG5032CCN	5.0×3.2		2.5MHz ~ 50MHz	5.0	±50	-20 ~ +75
SG5032CCN	5.0×3.2		2.5MHz ~ 50MHz	5.0	±50	-40 ~ +85
SG7050CAN	7.0×5.0		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG7050CCN	7.0×5.0		2.5MHz ~ 50MHz	5.0	±50	-20 ~ +75
SG7050CCN	7.0×5.0		2.5MHz ~ 50MHz	5.0	±50	-40 ~ +85
SG2016EHN	2.0×1.6	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2016EHN	2.0×1.6	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2016VHN	2.0×1.6	LVDS	2.5MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +85
SG2016VHN	2.0×1.6	LVDS	2.5MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +105
SG2016HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2016HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2016EGN	2.0×1.6	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2016VGN	2.0×1.6	LVDS	25MHz ~ 500MHz	1.8 2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2016HGN	2.0×1.6	HCSL	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2520EHN	2.0×1.6	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2520EHN	2.0×1.6	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2520VHN	2.0×1.6	LVDS	25MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +85
SG2520VHN	2.0×1.6	LVDS	25MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +105
SG2520HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2520HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2520EGN	2.0×1.6	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2520VGN	2.0×1.6	LVDS	2.5MHz ~ 500MHz	1.8 2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2520HGN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG3225EEN	3.2×2.5	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG5032EEN	5.0×3.2	LV-PECL	200.1MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG7050EEN	7.0×5.0	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG3225VEN	3.2×2.5	LVDS	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG5032VEN	5.0×3.2	LVDS	200.1MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG7050VEN	7.0×5.0	LVDS	25MHz ~ 500MHz	2.5 ~ 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG3225EAN	3.2×2.5	LV-PECL	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG5032EAN	5.0×3.2	LV-PECL	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG7050EAN	7.0×5.0	LV-PECL	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG3225VAN	3.2×2.5	LVDS	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG5032VAN	5.0×3.2	LVDS	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG7050VAN	7.0×5.0	LVDS	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG3225HBN	3.2×2.5	HCSL	100MHz ~ 325MHz	2.5 3.3	±50	-40 ~ +85
					±100	-40 ~ +85
					±100	-40 ~ +105

型號命名規則

愛普生晶振在網絡服務器中的應用與選型推薦
隨著網絡帶寬的不斷提升和數據流量的激增，網絡設備對高精度時鐘信號的需求日益增長。晶振作為提供精確時鐘信號的核心組件，在網絡服務器中扮演著至關重要的角色。愛普生晶振憑借其高精度、低抖動、寬溫度范圍和小型化設計，已成為網絡設備中不可或缺的關鍵元件。它們不僅能夠滿足高速數據傳輸?shù)男枨?，還能在復雜的工作環境中保持穩定運行，確保網絡服務器的高效運作。
...
Epson愛普生SG-210STF小尺寸寬溫有源晶振中
在物聯網、工業自動化及高端消費電子快速發展的背景下，時鐘信號源的穩定性、微型化及環境適應性成為關鍵考量。愛普生推出的SG-210STF晶振屬于2520 規格（2.5×2.0×0.8mm）的四腳貼片有源晶振，采用金屬封裝結構，支持寬溫工作范圍（-40℃~+105℃）。其標準頻率范圍在1MHz至75MHz之間，在工業級溫度范圍內頻率穩定度能保持在50ppm以內，確保了信號的精準與穩定傳輸。...
愛普生32kHz晶振標準型號推薦
32kHz晶振（32.768kHz晶振）主要用在時鐘計時等用途，這一類無論是32k有源晶振、無源晶振還是溫補晶振，都是愛普生的優勢領域，可以提供的32768晶振系列及其對應的物料號眾多。SG-3031CM和SG-3030CM是兩款3215尺寸的32.768khz有源晶振。...
EPSON愛普生低功耗RTC-RX8130CE: 實時時鐘
在電子設備的運行體系中，實時時鐘模塊如同跳動的心臟，為設備精準輸出時間基準。對便攜式設備而言，由于使用場景多變，對實時時鐘模塊的性能要求更為嚴苛。EPSON 推出的RX8130CE 實時時鐘模塊，正是針對此類需求打造的產品。3.2x2.5x1.0mm的小型外部尺寸，具備超寬電壓適用范圍（1.25~5.5V），在 3V 供電條件下，靜態功耗低至 300nA ，能輕松適配各類復雜使用場景。...
