EPSON/愛普生RTC實時時鐘模塊助力車載BMS系統更好運行

汽車‌BMS模塊是電池管理系統（Battery Management System）的簡稱，其主要作用在于對各個電池單元進行智能化的管理與維護。該系統的核心功能是避免電池發生過充或過放，從而延長電池的使用壽命；此外，BMS模塊還能夠實時監測電池狀態，確保電池運行的安全性和穩定性。

EPSON/愛普生RTC實時時鐘模塊助力車載BMS系統更好運行，該模塊集成了32.768kHz石英晶體振蕩器與實時時鐘芯片，其核心功能在于為BMS系統提供精確的時間與日期信息，確保系統能夠順利執行與時間相關的各項必要操作。此外，該模塊采用了的QMEMS制造技術和半導體技術，保障了元器件的高精度和低電流損耗特性。同時，其配備的數字溫度補償晶體振蕩器（DTCXO）能夠在各種溫度環境下提供穩定的時鐘頻率，因此被廣泛應用于各類需要精確計時的場景。

在實際應用中，RTC模塊能夠記錄電池的充放電周期，幫助用戶了解電池的使用情況。此外，BMS可以根據RTC模塊提供的時間信息，定期進行自檢和維護，確保電池的健康狀態。RTC模塊的正常工作對于提高BMS的智能化水平和數據準確性至關重要，是電池管理系統中不可或缺的部分。接下來我們具體分析一下RTC模塊在電動車/電池管理系統（BMS）中的應用優勢。

1、BMS在發動機關閉時定期監測電池

(1)對電動車(EV)和電池管理系統(BMS)低功耗的貢獻：RTC模塊在發動機關閉時，能夠以低功耗的狀態，保持準確的時間，使得BMS能夠進入休眠狀態；

(2)RTC模塊還可以定期喚醒電池管理系統(BMS)；

(3)RTC模塊通過支持，電池管理系統(BMS)的周期性間歇運行，幫助降低整個車輛的能耗，從而實現對電池的*佳充放。

2、即使在高溫環境中，RTC模塊也能以高頻率精度運行

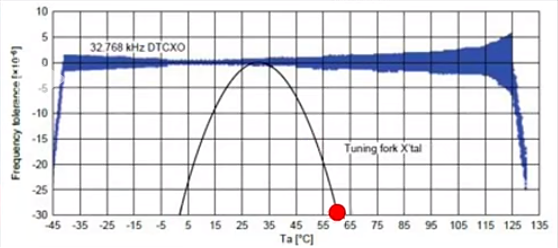

• BMS在高溫環境中運行，高溫可達125℃，MCU或RTC IC+32.768 kHz石英晶體振蕩器的溫度特性會隨著溫度變化而呈現拋物線曲線，當溫度升高時，32.768 kHz石英晶體的頻率會向負方向移動，如紅色點所示：

在+85℃時，它大約變化為-140x10-6,或大約每月6分鐘的誤差。

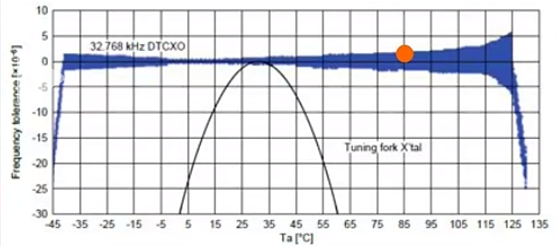

• 另一方面，愛普生RTC模塊RA8000CE/RA4000CE具有內置的溫度補償電路，在+85°C溫度下，頻率變化約為±5x10-6,每月誤差僅為±13秒。這意味著即使在高溫環境下，該RTC模塊仍能保持高頻率精度；

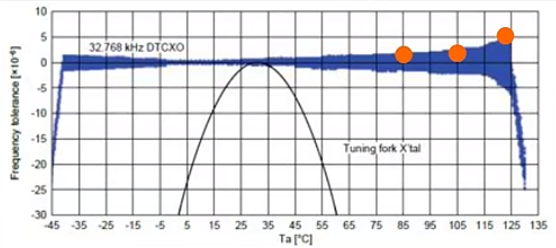

• 此外，RTC模塊RA8000CE /RA4000CE在+105°C溫度下能夠實現±8x10-6的頻率精度，每月誤差為±21秒。并且該模塊的工作溫度范圍保證從-40°C到+125°C。

3、愛普生RTC推薦應用于車載BMS系統

(1)愛普生RTC非常適用于車載BMS系統：RA8000CE(12C)/RA4000CE(SPI)：即使在發動機關閉或BMS處于體眠模式時，也能以低功耗運行，保持準確的時間，定期喚醒BMS,并在寬溫度范圍內維持高度準確的時間信息；

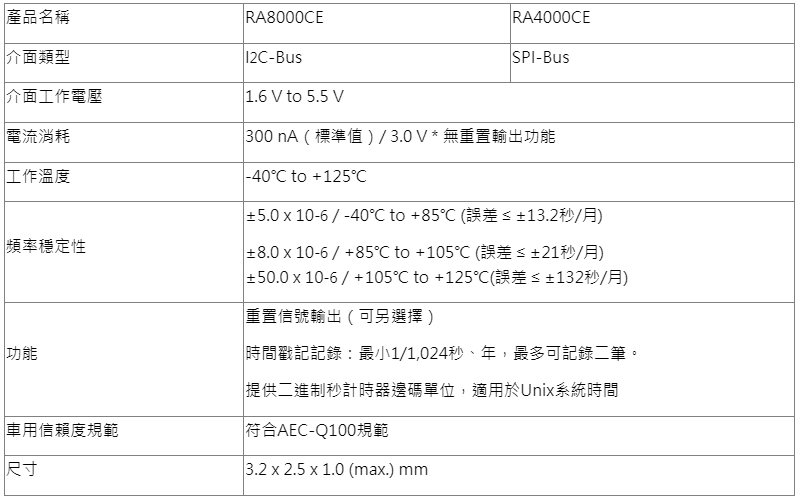

(2)RA8000CE(12C)/RA4000CE(SPI)性能：內置高穩定的溫補DTCXO，較高125℃耐溫，125℃±50%ppm的精度，105℃時是±8%PPM的精度，符合AEC-Q100車規要求，多接口類型，可用于I²C和SPI接口（3線和4線選擇）待機功耗300nA，并且集成了兩個時間戳的功能，并且具備監控MCU電壓的復位功能。試用于新能源汽車電池管理，汽車中控時鐘。

隨著新能源技術市場的不斷進步和擴大，愛普生RTC實時時鐘在車載BMS中的應用通過高精度計時與溫補技術、低功耗設計、寬溫度范圍工作能力、符合AEC-Q汽車規范、增強系統功能和安全性以及減少設計方案中的元件數量等多個方面來提高其可靠性。
