愛普生低抖動SPXO-HCSL輸出的晶體振蕩器產品介紹

愛普生作為的電子元件制造商，提供了多種高性能的晶體振蕩器產品，其中包括具有低抖動特性的SPXO系列。

今天，南山電子就介紹一下愛普生低抖動SPXO-HCSL輸出的晶體振蕩器產品，包括其規格、特點和應用領域。

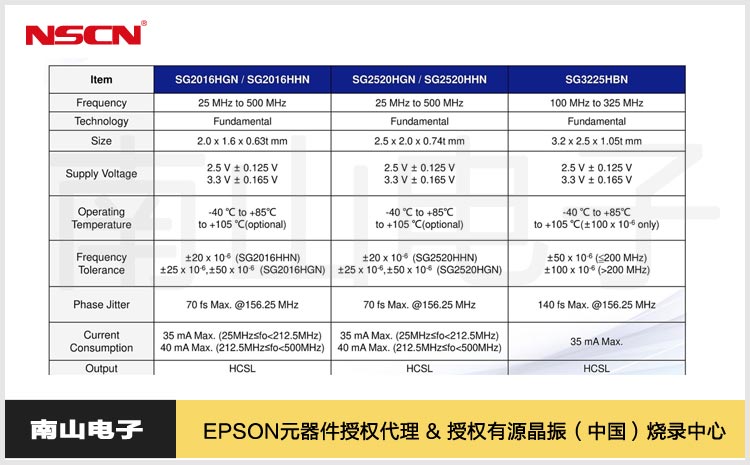

產品規格

愛普生低抖動SPXO-HCSL輸出的產品主要包括以下型號：

1. SG2016HGN / SG2016HHN

2. SG2520HGN / SG2520HHN

3. SG3225HBN

共同特點

- 頻率范圍：

- SG2016HGN / SG2016HHN：25 MHz 至 500 MHz

- SG2520HGN / SG2520HHN：25 MHz 至 500 MHz

- SG3225HBN：100 MHz 至 325 MHz

- 技術：所有型號均采用基礎型（Fundamental）技術。

- 尺寸：

- SG2016HGN / SG2016HHN：2.0 x 1.6 x 0.63t mm

- SG2520HGN / SG2520HHN：2.5 x 2.0 x 0.74t mm

- SG3225HBN：3.2 x 2.5 x 1.05t mm

- 供電電壓：2.5 V ± 0.125 V 和 3.3 V ± 0.165 V。

- 工作溫度范圍：

- SG2016HGN / SG2016HHN：-40 °C 至 +85°C（可選至+105°C）

- SG2520HGN / SG2520HHN：-40 °C 至 +85°C（可選至+105°C）

- SG3225HBN：-40 °C 至 +85°C（可選至+105°C，±100 x 10^-6）

- 頻率容差：

- SG2016HGN / SG2016HHN：±20 x 10^-6，±25 x 10^-6，±50 x 10^-6（SG2016HGN）

- SG2520HGN / SG2520HHN：±20 x 10^-6，±25 x 10^-6，±50 x 10^-6（SG2520HGN）

- SG3225HBN：±50 x 10^-6（≤200 MHz），±100 x 10^-6（>200 MHz）

- 相位抖動：

- SG2016HGN / SG2016HHN：*大70 fs @156.25 MHz

- SG2520HGN / SG2520HHN：*大70 fs @156.25 MHz

- SG3225HBN：*大140 fs @156.25 MHz

- 電流消耗：

- SG2016HGN / SG2016HHN：*大35 mA（25MHz≤f<212.5MHz），*大40 mA（212.5MHz≤f<500MHz）

- SG2520HGN / SG2520HHN：*大35 mA（25MHz≤f<212.5MHz），*大40 mA（212.5MHz≤f<500MHz）

- SG3225HBN：*大35 mA

- 輸出類型：所有型號均采用HCSL輸出。

不同差分輸出的輸出波形

愛普生提供了不同差分輸出接口的波形和特點：

1. LVPECL（Low Voltage Positive Emitter Coupled Logic）

- 波形：2.35V Typ.，1.60V Typ.

- 特點：流行（Popular），*大振幅0.93 Vp-p。

2. LVDS（Low Voltage Differential Signaling）

- 波形：1.425V Typ.，1.075V Typ.

- 特點：非常低功耗（Very Low Power），*大振幅0.45 Vp-p。

3. HCSL（High-speed Current Steering Logic）

- 波形：0.75V Typ.，0V Typ.

- 特點：低功耗、低噪聲（Low Power Low Noise），*大振幅1.45 Vp-p。

應用領域

愛普生低抖動SPXO-HCSL輸出的晶體振蕩器廣泛應用于以下領域：

1. 高速數據通信：如5G基站、數據中心和網絡設備，提供低抖動和高精度的頻率源。

2. 精密測量設備：如測試和測量儀器，確保測量結果的準確性和可靠性。

3. 消費電子產品：如智能手機、平板電腦和高清電視，提供高性能的時鐘信號。

4. 汽車電子：如車載導航系統、車載娛樂系統和高級駕駛輔助系統（ADAS），提供可靠的頻率源。

愛普生低抖動SPXO-HCSL輸出的晶體振蕩器產品具有高精度、低抖動和低功耗的特點，適用于各種高性能電子設備和系統。通過提供多種頻率范圍和封裝尺寸，愛普生能夠滿足不同應用場景的需求。無論是通信設備、精密測量設備還是消費電子產品，愛普生的SPXO-HCSL輸出晶體振蕩器都能提供優秀的性能和可靠性。
