RX6110SA B愛普生實時時鐘模塊的特點與選項資料

作者:愛普生代理江蘇南山 發布時間:2020-10-14分類:選型與應用瀏覽:11次

點擊下載完整版:RX6110SA B實時時鐘模塊選項資料下載pdf(PDF格式;287kb)


RX6110SA實時時鐘芯片

RX6110SA是EPSON品牌推出的一款低功耗(130nA / 3V(Typ.))高穩定(月誤差1分鐘)實時時鐘模塊,共14個引腳,具有豐富的功能。與RX8010SJ、RX-8900CE、RX-8010SJ B、RX8130CE  B等型號都屬于愛普生需求量很大的實時時鐘芯片。愛普生時鐘芯片代理商-南山電子備有一定數量的中轉庫存。

二、愛普生RX6110SA實時時鐘模塊的特點

精工愛普生公司的RX6110SA時鐘模塊所消耗的電流與EPSON的RX-8571SA相比更減少了35%,實現了130nA(工作電壓3V下的測試的標準值)。

RX6110SA被應用在時鐘功能的各種電子設備,適于使用大容量電容備用的處理系統,能為顧客處理系統的低耗電及降低設計量做貢獻。

愛普生的“RX6110SA”應用多年積累的半導體設計技術,內建不使用二極管的電源切換電路與專用的接口電源端子,實現了130nA(Typ.)的低電流消耗并降低了功率損失。RX6110SA時鐘芯片除了以1.8V接口連接處理系統的CPU以外,還可以同時從其它電源端子對備用電源進行5V充電,因此能夠大幅度延長備用時間。

而且,該商品設有可用于記錄處理系統工作和備用等時間的長時間累計定時器,還搭載了32.768kHz輸出、報警功能、固定周期定時器中斷功能和RAM等各種功能。RX6110SA時鐘芯片能夠靈活應對顧客的各種系統構成,例如可通過切換接口端子而簡便地選擇SPI-BUS(*4)和I2C-BUS(*5),也可以使用一次或二次電池作為備用電池等。

愛普生作為石英元器件的引領品牌,今后亦將不斷地應用獨創技術,以豐富的商品陣容為顧客提供安心、安全與舒適。

三、RX6110SA實時時鐘芯片的引腳與功能

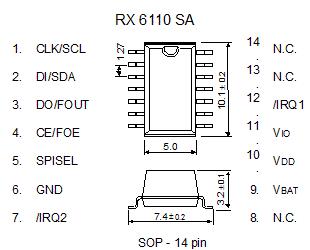

(單位:mm)
※金屬可能暴露在該產品的頂部或底部。但這不會影響任何規格性能。

信號名稱 輸入/輸出 功能
SPISEL 輸入 接口選擇引腳
SPI 被選擇為"H"電平(VIO 電壓)/ I2C被設選擇為"L"電平(GND 電壓)
CE/FOE 輸入 SPI: 應該被鎖定為高電平才能允許存取數據到CPU。具備一個下拉電阻
I2C: 它是一個控制DO/FOUT的輸入腳。
當DO/FOUT不需要頻率輸出時,CE/OE必須接GND。
CLK/SCL 輸入 移位時鐘輸入引腳,用于串行數據傳輸。
DI/SDA 輸入/ 輸出 SPI: 數據輸入引腳,用于串行數據傳輸。
I2C: 數據輸入/輸出引腳,用于串行數據傳輸。
DO/FOUT 輸出 SPI: 數據輸出引腳,用于串行數據傳輸。
I2C: 這是一個由CE/FOE腳控制的CMOS輸出腳(頻率選擇: 32.768KHZ/ 1024Hz/ 1HZ/ 高阻)
/ IRQ1 輸出 這個腳用于報警,定時,時間更新和頻率輸出中斷信號("L"有效)
這是一個N溝道開漏輸出腳,能備份模式輸出
/ IRQ2 輸出 這個腳用于定時,頻率輸出的中斷信號("L"有效)
這是一個CMOS輸出腳。VDD小于1.6V時這個腳呈高阻態。
VDD - 連接到電源正極。能加與VIO不同的電壓。
VIO - 這個引腳是電源供電引腳,為輸入和輸出還有輸入/輸出端供電,連接到正電源供電端
VBAT - 連接到二次電源或者電容,進行備份電源
GND - 接地

相關閱讀:

一、什么是實時時鐘模塊?

實時時鐘模塊也有人稱為時鐘芯片,英文簡稱為RTC。是指在同一封裝中內建了具有時鐘、日歷等功能的實時時鐘芯片和32.768kHz晶體振蕩單元的產品。為此,不需要設計振蕩電路及調整時鐘精度,還具有提高電路基板空間效率的優點。近年,隨著顧客的環保及削減成本的意識不斷高漲,處理系統不再使用電池而改用大容量電容作為備用電源的事例逐漸增加。以前的處理系統的電源切換電路大多使用二極管構成,顧客必須綜合性地計算各種要素并將其反映到設計中去。計算的內容包括備用時間、實時時鐘模塊自身的電流消耗,以及因二極管的泄漏電流和正向電壓降造成的功率損失等。

通常,實時時鐘模塊應用其發出的石英振蕩不斷更新日歷數據和時間數據,當主電源被切斷及停電時將無法更新數據,為此需要設置使用備用電源的數據保持電路。而且,電源電路必須能夠在適宜的時間切換主電源和備用電源。
