EPSON寬溫實時時鐘模塊RX4901CE的優勢特點

RX4901CE是EPSON/愛普生推出的一款SPI接口的數字溫度補償實時時鐘模塊，內置頻率可調的32.768kHz晶體單元和DTCXO，自帶SPI接口，可在寬溫度范圍（-40至105°C）內運行。RX4901CE采用的數字的溫度補償技術，通過在內部的溫度檢測、模擬變化、AD轉化，將模擬量轉換為數字量，調節頻率輸出，能實現更高精度的頻率補償，與傳統模擬溫度補償晶振相比，更適合工業級的高時間精度和快速時間響應的應用。以下是南山電子整理的RX4901CE的主要優勢特點：

高穩定性，頻率容差小

XS：±3.0x10-6/-40ºC至+85ºC（月偏差：±8秒）
±5.0x10-6/+85ºC至+105ºC（月偏差：±13.2秒）
XB：±5.0x10-6/-40ºC至+85ºC（月偏差：±13.2秒）
±8.0x10-6/+85ºC至+105ºC（月偏差：±21秒）
根據參數可以看出，RX4901CE的頻率容差小，性能優異，可以實現高精度溫度補償?shù)囊螅涮峁┑腦S子型號產品在-40℃~+85℃的溫度環境中頻率容差為±3.0x10-6，更是滿足了設計者對精度的進一步追求，應用于石化、鋼鐵冶煉等行業中旋轉設備信號檢測對儀器設備時鐘穩定性要求高的場合。

SPI接口，通信速率高

RX4901CE模塊采用3線/4線SPI-Bus接口與外部計算芯片進行通信，通信速率高，實時性強，該總線為同步串行通信協議，支持點對點、點對多點通信協議，特別適用于需對時鐘信號進行高速實時響應的時鐘應用，如高精度敏感儀器儀表的設計中。

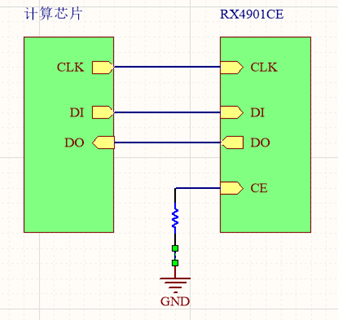

SPI接口的數字溫度補償功能示意圖：

具備時間戳和自動電源切換功能

RX4901CE作為高度集成的實時時鐘模塊，其內部集成了豐富的設計功能：
時間戳功能：
•觸發源：外部事件（EVIN）輸入，壓降/振蕩檢測到停止狀態，來自主機的輸入命令
•數據記錄：1/1024秒到1秒，秒，分，小時，日，月，年
•可記錄事件數：最多32個事件
自動電源切換功能：通過監測VDD/VBAT電壓，可自動切換到備用電源

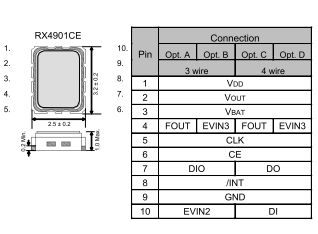

RX4901CE的管腳分布：

南山電子是愛普生元器件五星級戰略核心代理商，除了以上RX4901CE時鐘模塊以外，南山電子還提供其他各種型號有源晶振和無源晶振，實時時鐘模塊，溫控晶振，陀螺儀傳感器等。如需實時報價或選型、電路設計技術支持，可訪問南山電子官方網站（www.yzjmsu.cn）聯系客服。
