愛普生RTC-RX8901CE：高精度低功耗實時時鐘芯片

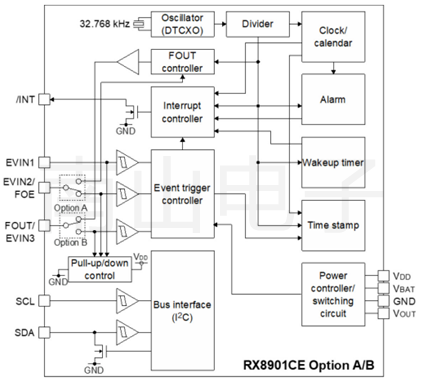

人們常說“時間就是金錢”，一個精準且可靠的實時時鐘芯片能夠助力您的產品不斷跟隨時間前進，創造更多的商業價值。若您正在尋找一款高精度、低功耗的實時時鐘芯片，那么愛普生電子元器件公司的RX8901CE或許就是您理想的選擇。RX8901CE是一款集成了32.768 kHz 數字溫度補償晶體振蕩器 (DTCXO) 的實時時鐘模塊。它包含諸多功能：例如時間戳功能，可記錄外部或內部事件發生時的 32 個日期和時間，以及基本的實時時鐘功能；例如時間和日歷、時間報警、喚醒定時器和時間更新中斷。結合自動電源切換功能，包括控制電路以防止反向電流流入主電源、連續溫度校正的 32.768 kHz 時鐘生成和 Seiko Epson 的原始低功耗技術，RX8901CE 可在各種系統上實現長電池壽命。

RX8901CE特點：

• 內置頻率調整的 32.768 kHz 晶體元件
• 接口類型為 I2C 總線接口
• 低備份電流 240 nA Typ. / 3 V
• 自動電源切換功能
通過監測 VDD 電壓自動切換到備用電源
• 時間戳功能
可記錄從年份到 1/1024 秒的多 32 個時間戳
• 時間更新中斷
每小時、每分鐘和每秒鐘
• 日期、時間、小時、分鐘和秒鐘的報警中斷
• 自動重復喚醒定時器中斷
• 自我監測中斷
晶體振蕩停止、VBAT 低、VDD 低。

支持I²C數字接口，實現多芯片電路間的時鐘信號傳輸

RX8901CE時鐘模塊采用I2C總線與外部芯片交互數據，快速模式下通信頻率達到400kHz。I2C總線采用雙向、半雙工的串行通信協議，使用時鐘（SCL）和數據（SDA）兩根硬接線即可完成電路實現，可同時與多個數字芯片通信。特別適用于同一電路系統下多個芯片，如MCU、FPGA等實現實時時鐘信號同步的需求，保證電路時鐘信號的同步。

頻率特性穩定，可應用于-40℃~+105℃環境

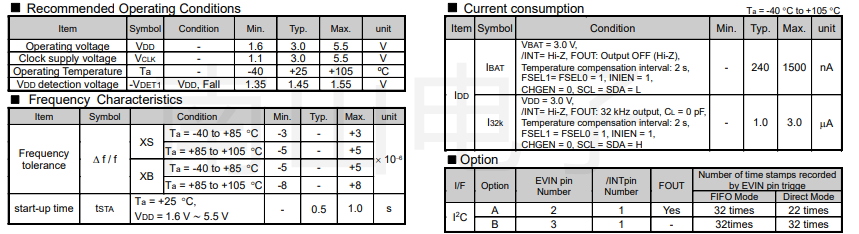

RX8901CE根據頻率特性的表現不同，分為XS、XB兩種不同的型號。從頻率特性表格可以看出，RX8901CE XS型號的產品在-40℃~+85℃的溫度環境中頻率容差為: ±3.0 x 10-6，RX8901CE XB在同樣的溫度環境中為: ±5.0 x 10-6，產品的頻率特性在環境溫度變化中表現優異，滿足工業環境下的高精度溫度補償要求。同時在+85℃~+105℃的工作環境中，產品的頻率容差有所下降，但是仍然提供了可穩定工作的參數供設計者參考。

模塊管腳功能豐富，提供多種輸入輸出功能

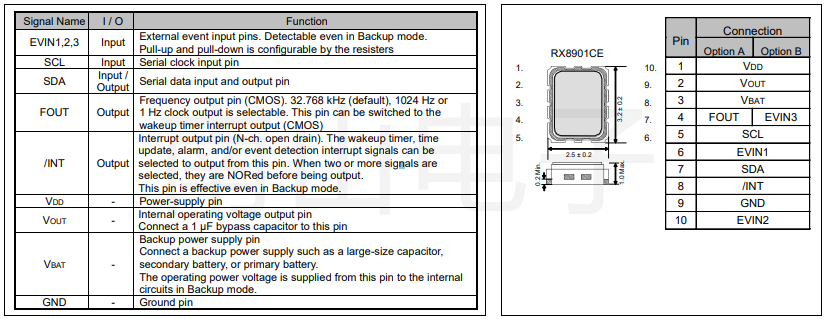

RX8901CE提供10個管腳，其中包括3路事件輸入管腳，頻率輸出管腳以及中斷輸出管腳，其中頻率輸出管腳與一路事件輸入管腳復用。對于事件輸入管腳，主要通過外部上拉和下拉電阻完成對時鐘模塊的狀態配置。頻率輸出管腳用于控制時鐘模塊的工作頻率，通過相關的配置操作可設置32.768kHz，1024Hz和1Hz的輸出。而中斷輸出管腳則為外部提供時鐘喚醒，告警和事件檢測等多種中斷功能，讓計算芯片實時掌握時鐘模塊狀態。

南山電子是EPSON 愛普生授權代理商，歡迎咨詢選購愛普生RTC-RX8901CE，南山電子提供愛普生全系列各種規格有源晶振和無源晶振，時鐘芯片RTC，可編程晶振，溫補晶振等，如有采購需求請聯系網站客服。
