為什么電路功耗高，晶振選型正確嗎？

在當今高度集成化和數字化的電子時代，電路功耗的問題已成為制約電子產品性能、效率及可持續性的關鍵因素之一。晶振（晶體振蕩器）作為提供穩定時鐘信號的關鍵組件，工程師在進行電路設計和選型時，需充分考慮晶振的各項性能指標及其對電路功耗的影響。尤其是，電路功耗高會直接導致設備的續航能力縮短，從而降低用戶的使用體驗。

愛普生作為專注于電子領域研究的企業，FAE們憑借多年的行業經驗，總結出了晶振電路設計的三點技巧，上一篇文章我們重點分析了為什么晶振頻率不準確？是什么影響了頻率偏移？今天再次探討三點技巧之一：為什么電路功耗高，晶振選型正確嗎？

其實大家都了解，改變電流消耗的主要因素不僅僅是在晶振選型上，還取決于工程師對這方面的知識運用，以下是一些經驗法則。

1、是什么改變了電流的消耗？

?頻率越高，電流消耗越高

?供電電壓越高，電流消耗越高

?隨著負載增加，電流消耗也會增加

即使在相同的條件下，電流消耗也會隨著振蕩電路的變化而變化；

2、如何正確選型及降低電路功耗？

(1) 明確需求：在選型前，需明確系統對時鐘頻率、穩定性、功耗等方面的具體需求。

(2) 比較不同類型晶振的功耗特性：根據需求，比較不同類型晶振的功耗特性，選擇適合的晶振類型。

(3) 優化電路設計：結合晶振的選型，優化電路設計，減少不必要的功耗節點，提高電源管理效率。

(4) 考慮環境因素：在選型時，還需考慮工作環境對晶振和電路功耗的影響，選擇適應性強、穩定性好的晶振。

3、晶振選型對電路功耗影響的實操知識點

(1)如果你想降低系統中的功耗，我們建議在允許范圍內使用；更低的頻率，更低的電壓，更小的負載；請記住，低頻率有利于降低功耗，請與你的IC制造商確認允許的頻率范圍。

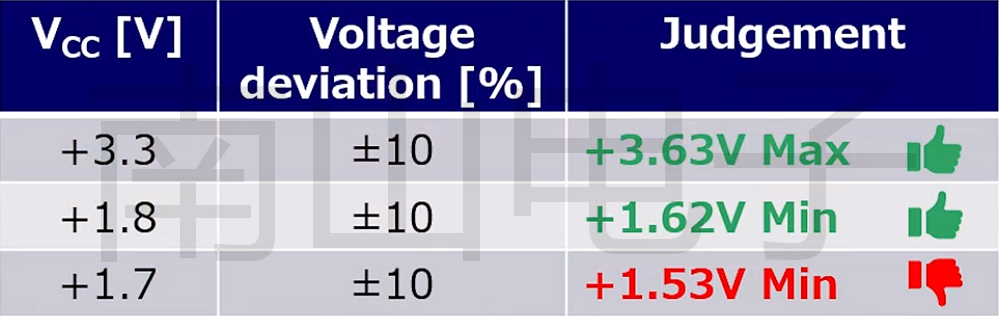

(2)當考慮較低的供電電壓時，供電電壓范圍通常是包括電壓偏差在內的全范圍電壓，而不是標稱電壓。比如下面的例子：范圍是+1.60V至+3.63V；

有些晶體振蕩器內置有穩壓器，在這種情況下，即使供電電壓降低，電流消耗也不會改變。

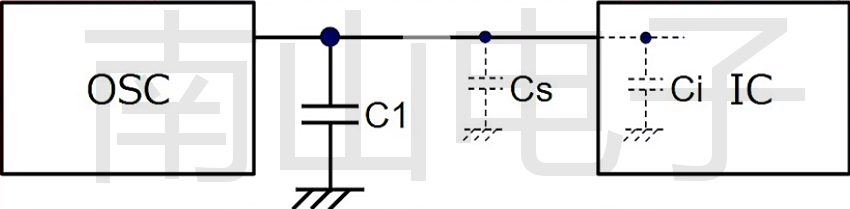

(3)考慮較低的負載電容（CL）時，請記住，布線電容（Cs）和IC輸入電容（Ci）也會影響負載電容（CL）測量期間，所用探頭的電容也會包括在內；

小貼士：振蕩器與IC相距較遠時，（Cs）會增加。連接多個IC時，（Ci）會增加。

(4)當不需要時鐘時，使用振蕩器的OE或待機功能來停止輸出，也可以降低系統的電流消耗。
