愛普生HCSL輸出晶體振蕩器SG3225HBN，頻率范圍100MHz~325MHz

愛普生推出的SG3225HBN是一款采用HCSL輸出類型的高精度晶體振蕩器，頻率范圍覆蓋100MHz至325MHz，封裝尺寸為3.2x2.5x1.05mm，體積小巧，適合對空間要求較高的電路設計。該產品采用無鉛材料，符合RoHS環保標準，并集成了使能（OE）輸出引腳（Pin1），可通過高低電平控制實現輸出啟停或高阻狀態切換。SG3225HBN晶體振蕩器廣泛應用于移動電話、藍牙、無線-局域網、ISM頻段電臺廣播、MPU時鐘等。

產品特性：
• 輸出類型：HCSL
• 使能（OE）輸出引腳
• 頻率范圍：100MHz~325MHz
• 封裝尺寸：3.2x2.5x1.05mm
• 相位抖動：85fstyp.（@156.25MHz）
• 工作溫度：-40°C至105°C

SG3225HBN的主要優勢包括：

1.具備出色的頻率穩定性，無需額外溫度補償或頻率控制電路即可維持高精度輸出；
2.相位抖動值低至85fs（典型值@156.25MHz），相位噪聲較少，有助于提升通信質量。
3.功耗最大值僅35mA，能量消耗很低，滿足低功耗設計需求。

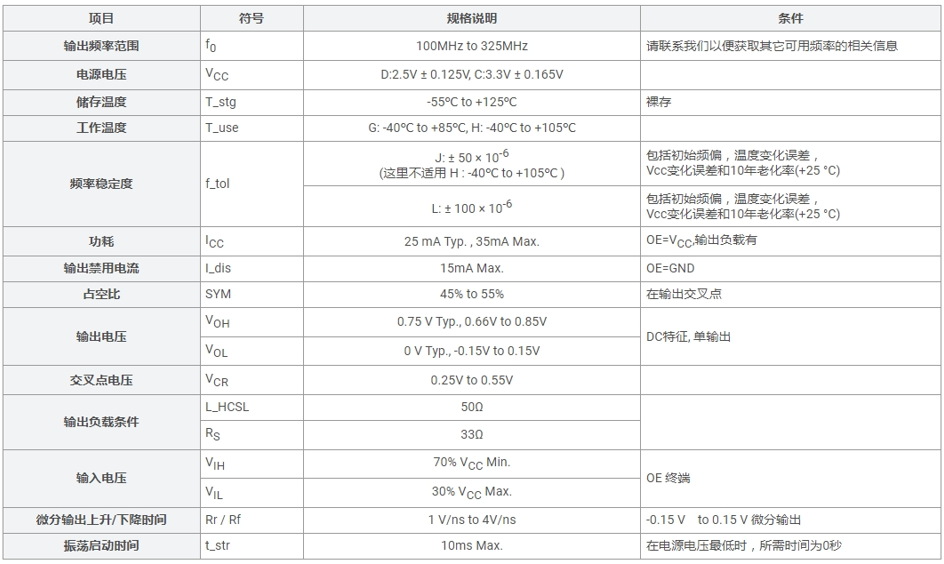

電氣參數：

相位抖動：

一般而言，采購晶體單元并將其應用于振蕩電路時，在安裝操作前需先完成模擬參數設置，包含負載電容、振蕩容限等關鍵項，而SG3225HBN出廠前已完成相關設置，可幫助縮短研發周期，推進元件標準化應用。
